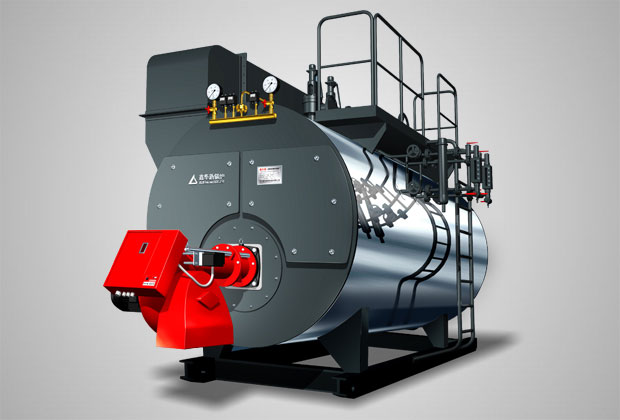

鑫華新全自動燃氣冷凝蒸汽鍋爐是在分析總結了煙氣中水蒸氣冷凝效率與排煙溫度的關系、冷凝與熱效率的關系以及冷凝水對不同鋼種腐蝕速率等研究結果的基礎上，通過合理設計受熱面，大大降低排煙溫度，保證煙氣中的水蒸氣達到設計要求的冷凝率，吸收利用煙氣中的顯熱和水蒸汽凝結過程中釋放的汽化潛熱，從而大大提高鍋爐熱效率的一種冷凝式鍋爐。

工作原理

排煙溫度是鍋爐的基本參數之一，選擇較低的排煙溫度可以降低鍋爐的排煙損失，有利于提高鍋爐的熱效率。如果鍋爐的排煙溫度降到足夠低的水平，那么煙氣中呈過熱狀態的水蒸汽就會(huì )凝結而放出汽化潛熱。


性能特點

1、節能效果非常顯著。以燃料低位發熱值計算，熱效 率超過100%。
2、更加環保。煙氣中的有害成分溶于冷凝水，有效減少排放，提高排放指標。


結構特點

全濕背結構，整體布置緊湊，美觀大方。 外置一體化翅片管式省煤器、外置獨立式冷凝器，結構緊湊、方便維護。
采用變頻給水及控制技術，確保煙氣中水蒸汽的冷凝率。 冷凝器采用“耐硫酸低露點腐蝕”專用鋼材，大幅提高使用壽命。
采用可編程邏輯控制器(PLC)與觸摸屏相結合并加裝按鈕實現手動和自動雙路智能化的控制系統。
設有全方位的在線幫助，多級中文彈出式菜單和故障維修指南，極大的方便了用戶操作維護。
全方位的安全連鎖保護，確保鍋爐安全高效運行。
可編輯邏輯控制器(PLC)充足的預留端口和積木式的擴充模塊，可實現群控，遠程監控和樓宇監控，對用戶特殊需要的開發減少了重復投資。
多臺鍋爐聯網使用，無須設置主控制臺即可自動選擇鍋爐運行臺數和分配每臺鍋爐的負荷。


顯著優勢

鰭片式冷凝換熱器，有效地降低了排煙溫度。
冷凝節能裝置為了防止排煙凝結水的酸性腐蝕，使用ND材質制作的鰭片管，它與光管相比，傳熱效率比直管高2倍以上。
采用變頻連續給水控制節能40%電能。
采用變頻比例調節燃燒技術節能40%電能，并降低了運行噪音。
煙氣中的有害氣體得到有效地控制，并隨冷凝液流入中和池。
鍋爐進水系統廠家統一配置，簡潔、美觀，節約安裝費用。


冷凝器特點

本節能裝置為了防止傳熱效率高出排煙結露的酸性腐蝕，用ND鋼鰭片管來制成。
與光管相比，使用了傳熱效率高出2倍以上的螺旋鰭片管，大小與重量減少到1/2。
耐腐蝕的DN鋼材質延長了其使用壽命。 本裝置組裝在鍋爐上部，縮小占有空間，生成在傳熱面上的凝結水亦可自然排出。
鍋爐在使用過程中，進出水閥門必須常開。


熱效率分析

【W(wǎng)NS系列全自動燃氣冷凝蒸汽鍋爐技術參數】
