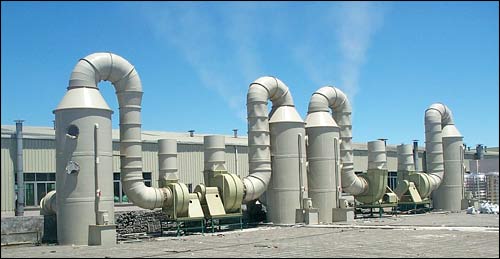

一、產品概述
HSD-XD系列洗滌塔是我公司吸收國外洗滌塔設備的先進技術，并結合我公司豐
富的制造實踐經驗，研究開發的氣體凈化設備。HSD-XD系列洗滌塔的作用是將氣體
中的雜質用溶劑反應而除掉，本塔采用PVC、PP、FRP等制成，內設逆向填料吸收系
統、噴淋系統、脫霧裝置系統、下設供水箱、供水泵系統、進出風口、風機、風管、
吸罩組成等系統。
二、工作原理
HSD-XD系列洗滌塔屬兩相逆向流填料吸收塔。
氣體從塔體下方進氣口沿切向進入凈化塔，在通風機的動力作用下，迅速充滿進
氣段空間，然后均勻地通過均流段上升到第一級填料吸收段。在填料的表面上，氣相
中污物與液相中物質發生化學反應。反應生成物油（多數為可溶性鹽類）隨吸收液流
入下部貯液槽。未完全吸收的氣體繼續上升進入第一級噴淋段。在噴淋段中吸收液從
均布的噴嘴高速?lài)姵�，形成無數細小霧滴與氣體充分混合、接觸、繼續發生化學反應。
然后氣體上升到第二級填料段、噴淋段進行與第一級類似的吸收過程。第二級與第一
級噴嘴密度不同，噴液壓力不同，吸收氣體濃度范圍也有所不同。在噴淋段及填料段
兩相接觸的過程也是材熱與傳質的過程。通過控制空塔流速與滯貯時間保證這一過程
的充分與穩定。對于某些化學活潑性較差的氣體，尚需在吸收液中加入一定量的表面
活性劑。塔體的最上部是除霧段，氣體中所夾帶的吸收液霧滴在這里被清除下來，經
過處理后的潔凈空氣從凈化塔上端排氣管放入大氣。
三、標準配置
◆循環系統包括一臺循環泵（220/380V-50Hz-3相），流量計和一個閘閥來控制液
體流量。
◆布液噴嘴采用PP材質，形成120°實心錐形噴霧形狀，防阻塞通道設計最大程度的
減少了堵塞現象。
◆當安裝兩臺或多臺泵時需要安裝一個壓力表來平衡壓力。
◆溢流及排污系統，將飽和和吸收液排放到水處理裝置。
◆補水系統，帶可調整的浮球閥以維持液位。
◆液位開關，控制低液位時停泵。
四、產品特點
1）水洗式廢氣處理系統，價格便宜、處理方法簡單；
2）直立式結構最適用于經濟空間安裝；
3）適用于氣態及液態污染源；
4）處理單一污染源；
5）適用于中低風量。
立式洗滌塔最大的特點是通過組合可回收處理廢氣中可綜合利用的原材料，其核心
部分洗滌吸收區高度可根據處理氣體的不同而調整，填料采用PP材質，形狀為多齒
TELLERTTE形，空隙率達到95%，；除水層的填料采用PP材質，形狀為圓弧
TELLERTTE形，空隙率達到95%，比表面積達180 m2/m3。灑水頭采用PP120度
旋轉無堵塞噴頭。全系統具有極高的耐強酸堿性；
五、適應范圍
除塵、酸性及堿性廢氣，例如H2S、CI2、HCL、NH3、NOX、SOX和惡臭氣體等。
六、應用領域
應用于電子、化工、電鍍、鋼鐵、有色金屬、冶鐵、醫藥、造紙、污水處理廠等行業
的廢氣處理。
七、設備參數
|
型 號 |
處理風量
（m3/h） |
Φ1(m) |
Φ2(m) |
C
(m) |
L
(m) |
W
(m) |
H
(m) |
設備凈重（Kg） |
運行重量（Kg） |
|
HSD-XD-600 |
600 |
0.15 |
0.15 |
0.40 |
0.90 |
0.90 |
3.20 |
235 |
1360 |
|
HSD-XD-1500 |
1500 |
0.20 |
0.20 |
0.55 |
1.05 |
1.05 |
3.50 |
250 |
1410 |
|
HSD-XD-2500 |
2500 |
0.30 |
0.25 |
0.70 |
1.20 |
1.20 |
3.60 |
410 |
1775 |
|
HSD-XD-4000 |
4000 |
0.35 |
0.35 |
0.85 |
1.35 |
1.35 |
3.90 |
510 |
2070 |
|
HSD-XD-5500 |
5500 |
0.40 |
0.40 |
1.00 |
1.50 |
1.50 |
4.00 |
600 |
2575 |
|
HSD-XD-7500 |
7500 |
0.50 |
0.45 |
1.15 |
1.85 |
1.70 |
4.20 |
685 |
3125 |
Φ1=進氣口直徑 Φ2=出氣口直徑 C=洗滌塔外徑
L=洗滌塔長度 W=洗滌塔寬度 H=洗滌塔高度
注：洗滌塔是通風系統中進行化學處理的主要組成部件，其他部件包括風機、填料、管道系統等。
以上數據僅供參考，我公司保留修改權。
